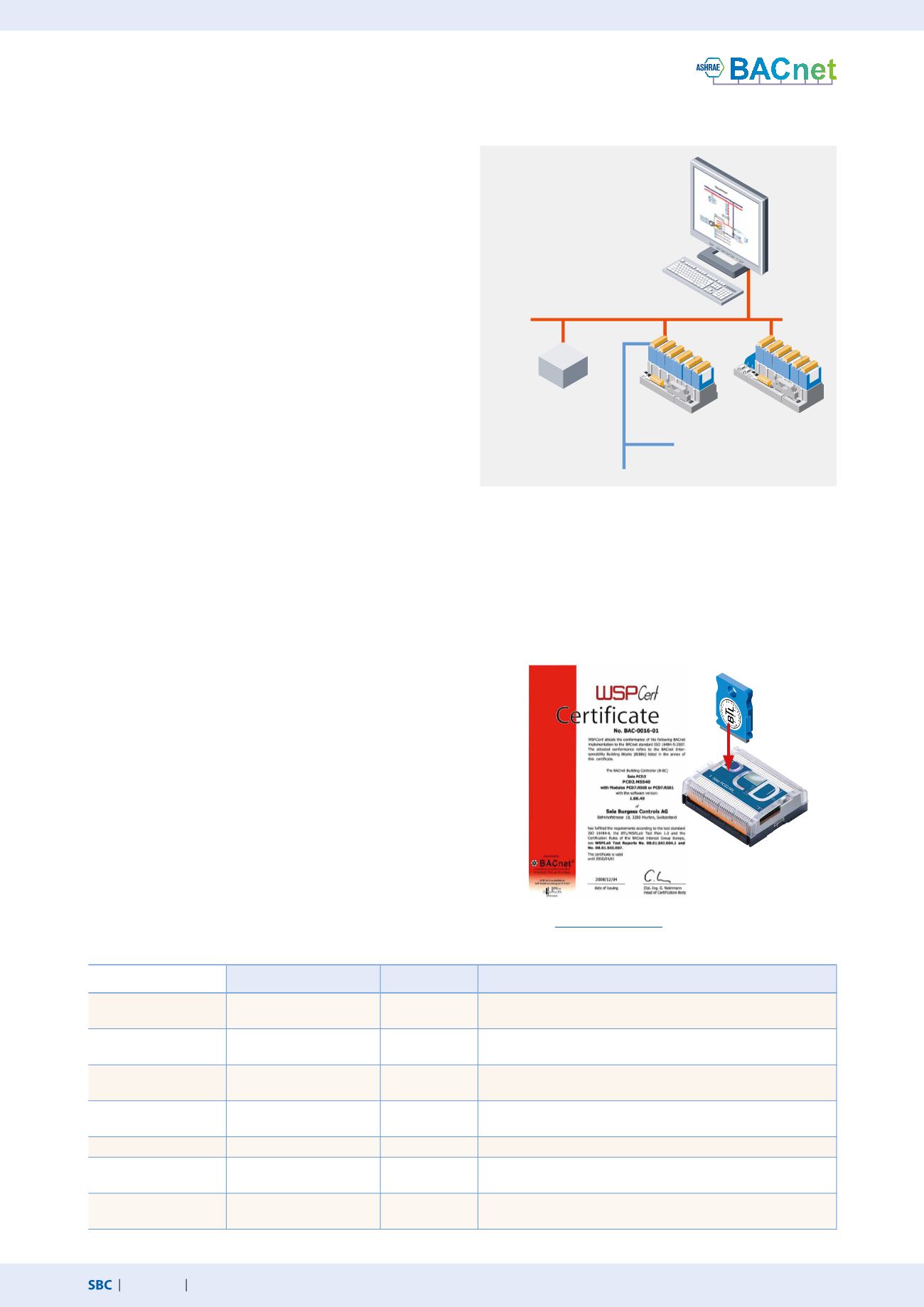

PCD2.M5
BACnet MS/TP
BACnet®/IP
PCD3
PCD3
Kommunikation & Interaktion
2.6
GA-Kommunikationssysteme
2.6.1
BACnet®
Empfehlungen / Systemgrenzen
Typ
Option
Schnittstelle PG5-Konfiguration, Systemgrenzen
PCD3.M5560
1× PCD7.R56x
4× PCD3.F215
IP
MS/TP
Empfohlen für Konfigurationen bis 1000 BACnet-Objekte
Geeignet für BACnet® und L
on
W
orks
® im Parallelbetrieb
PCD3.M5540
PCD3.M5340
1× PCD7.R56x
4× PCD3.F215
IP
MS/TP
Empfohlen für Konfigurationen bis 800 BACnet-Objekte
PCD3.M3330
PCD3.M3120
1× PCD3.R56x
3× PCD3.F215
IP
MS/TP
Empfohlen für Konfigurationen bis 500 BACnet-Objekte
PCD2.M5540
1× PCD7.R56x
4× PCD2.F2150
IP
MS/TP
Empfohlen für Konfigurationen bis 800 BACnet-Objekte
PCD1.M0160
1× PCD7.R56x
IP
Empfohlen für Konfigurationen bis 800 BACnet-Objekte
PCD1.M2xx0
1× PCD7.R56x
2× PCD2.F2150
IP
MS/TP
Empfohlen für Konfigurationen bis 800 BACnet-Objekte
PCD1.M2020
Ohne Ethernet
1× PCD7.R56x
2× PCD2.F2150
MS/TP
Empfohlen für Konfigurationen bis 250 BACnet-Objekte
Typische Anwendung einer BACnet-Infrastruktur
Heizungs-, Klima- und Lüftungssteuerung
Raumautomation
Vernetzung verteilter Liegenschaften
Energiedaten-Erfassung
Der Standard für die Gebäudetechnik
BACnet ist ein herstellerneutrales weltweit genormtes Kommu-
nikationsprotokoll, welches sich in der Gebäudeautomation seit
Jahren etabliert hat. Besonders für heterogene Strukturen mit
Automationsstationen verschiedener Hersteller ist BACnet aus-
gezeichnet geeignet. Die Server/Client-Architektur erlaubt es
jedem BACnet-Gerät (Device)-Daten untereinander auszutau-
schen, ohne die Parametrierung der anderen Devices anpassen
zu müssen. BACnet ist weit mehr als ein Protokoll zum reinen
Transport von Daten, BACnet selbst definiert für die Gebäude
automation wichtige Funktionen wie beispielsweise das Auf-
zeichnen von historischen Trends oder die Überwachung von
Werten auf gesetzte Grenzwerte. Dazu stehen Kommunikations-
Dienste (BIBBs, BACnet Interoperable Building Blocks), wie bei-
spielsweise zum Lesen und Schreiben von Inhalten, ereignis-
gesteuertes Senden nach Änderung sowie die Behandlung von
Alarmen/Information (Events), zur Verfügung.
PCD-Systeme
BACnet ist für alle Classic-PCD-Systeme mit Saia PCD® COSinus-
Betriebssystem als Kommunikationsoption erhältlich. Die Anbin-
dung erfolgt meist direkt über BACnet-IP (Ethernet). BACnet MS/
TP (RS-485) ist mittels eines Kommunikationsmoduls ebenfalls
möglich.
Zur Nutzung von BACnet ist immer ein BACnet-Optionsmodul zur
Firmwareerweiterung erforderlich. Für PCD3.M5-, PCD2.M5-,
PCD1.M2- und PCD1.M0-Steuerungen wird ein PCD7.R56x für die
Memory-Steckplätze M1 und M2 eingesetzt. Für PCD3.M3-Steue-
rungen ohne M1/2-Steckplatz stehen die PCD3.R56x-Module für
die E/A-Steckplätze 0…3 zur Verfügung.
Zur Anbindung von BACnet MS/TP ist zusätzlich für PCD2.M5
und PCD1.M2 Steuerungen ein PCD2.F2150 bzw. für PCD3 Steu-
erungen eine PCD3.F215 Kommunikationsschnittstelle erforder-
lich. Dieses Modul rüstet auch Steuerungen ohne Ethernet mit
einem BACnet-Interface aus. Für Steuerungen mit Ethernet
übernimmt es zusätzlich die Funktion eines BACnet-IP-MS/TP-
Routers. Externe Gateways, um beispielsweise MS/TP-Geräte
direkt mit dem Managementsystem oder anderen BACnet-
IP-Geräten zu verbinden, sind somit nicht mehr erforderlich.
BACnet Zertifikate für PCD1, PCD2, PCD3 Steuerungen,
siehe
Certificates, PCD
