Feldbus der Gebäudeautomation
Empfehlungen / Systemgrenzen
Standard Ports: #1628 und #1629
* L
on
over IP kann nur auf PCD-Steuerungen mit Ethernet-Schnittstelle verwendet werden. Zusätzlich ist ein IP852-Config-Server zum
Kommissionieren und Binden vorzusehen.
** PCD2.F2400, PCD3.F240: 247 Netzwerkvariablen stehen dem Anwender zur Verfügung. 7 NVs sind durch das Standard Node-Object fest belegt.
Typ
Option
Schnittstelle PG5 Konfiguration, Systemgrenzen
PCD3.M5560
1× PCD7.R58x*
4× PCD3.F240
IP852
FTT10
Empfohlen für Konfigurationen bis 2000 Netzwerkvariablen
Geeignet für BACnet® und L
on
W
orks
® im Parallelbetrieb
PCD3.M5540
PCD3.M5340
1× PCD7.R58x*
IP852
Empfohlen für Konfigurationen bis 1500 Netzwerkvariablen
PCD3.M3330
PCD3.M3120
1× PCD3.R58x*
IP852
Empfohlen für Konfigurationen bis 1000 Netzwerkvariablen
PCD2.M5540
1× PCD7.R58x*
IP852
Empfohlen für Konfigurationen bis 1500 Netzwerkvariablen
PCD1.M2xx0
1× PCD7.R58x*
2× PCD2.F2400
IP852
FTT10
Empfohlen für Konfigurationen bis 1000 Netzwerkvariablen
PCD1.M0160
1× PCD7.R58x*
IP852
Empfohlen für Konfigurationen bis 1000 Netzwerkvariablen
PCD1.M2020
Ohne Ethernet
2× PCD2.F2400
FTT10
Empfohlen für Konfigurationen bis 500 Netzwerkvariablen
Der Standard für die Gebäudetechnik
Die L
on
W
orks
®-Technik ist ein genormtes Kommunikationsproto-
koll, welches sich in der Gebäude- und Industrieautomation seit
Jahren etabliert hat. Durch die Eigenschaften wie dezentrale In-
telligenz, modularen Aufbau, den Anforderungen entsprechen-
de Schnittstellen und die Anpassungsmöglichkeiten an vorhan-
dene Infrastrukturen ist L
on
W
orks
® für den Datentransfer im
Feldbereich und für Backbone-Systeme interessant. Die einzel-
nen Netzteilnehmer, die sogenannten Knoten, können Daten
untereinander ereignisgesteuert austauschen. L
on
W
orks
® bildet
die Plattform für eine von Herstellern unabhängige Kommunika-
tion in der gewerkübergreifenden Gebäudeautomation.
PCD-Systeme
L
on
W
orks
® ist für fast alle PCD-Systeme als Kommunikations-
option erhältlich. Die Anbindung erfolgt für PCD-Classic-
Steuerungen mit Saia PCD® COSinus-Betriebssystem über
IP852 (Ethernet).
L
on
® FTT10 ist mittels eines Kommunikations-Moduls ebenfalls
möglich, wobei pro Modul max. 254 Netzwerkvariablen** unter-
stützt werden. Zur Konfiguration der L
on
-Knoten steht im PG5
ein entsprechender L
on
-Ressource-Konfigurator sowie eine FBox
Bibliothek zum Kommissionieren, Testen, Senden und Empfan-
gen von Netzwerkvariablen zur Verfügung.
Die Konfiguration erfolgt ebenfalls in PG5, wobei Konfiguratio-
nen bis zu 800 Netzwerkvariablen zulässig sind. Eine umfangrei-
che Saia PG5® FBox Bibliothek ermöglicht für nahezu jeden Stan-
dard-Netzwerkvariablen-Typ die Verbindung zum
Applikationsprogramm herzustellen.
Zur Nutzung von L
on
over IP (IP852) ist immer ein L
on
-Options-
modul erforderlich. Für PCD3.M5/M6-, PCD2.M5-, PCD1.M2- und
PCD1.M0-Steuerungen wird ein PCD7.R58x für die Memory-
Steckplätze M1 oder M2 eingesetzt. Für PCD3.M3-Steuerungen
ohne M1/2-Steckplatz stehen die PCD3.R58x-Module für die
E/A-Steckplätze 0…3 zur Verfügung.
Zur Anbindung von L
on
FTT10 ist zusätzlich ein «L
on
Communi-
cation Modul» erforderlich. Dieses Modul rüstet PCD-Steuerun-
gen mit einem L
on
W
orks
® Interface aus, jedoch ohne Router-
Funktion. Für die Steuerungen PCD1.M2 wird das Modul
PCD2.F2400 sowie für PCD3-Steuerungen das PCD3.F240-Modul
benötigt.
Externe L
on
FTT10- / IP-Gateways sind weiterhin erforderlich,
um beispielsweise FTT10-Geräte direkt mit dem Management-
system oder anderen L
on
IP852-Geräten zu verbinden. An
Stelle eines Routers können Netzwerkvariablen auch über
PCD-Ressourcen von jedem beliebigen System auf IP852
durch das Anwenderprogramm kopiert werden.

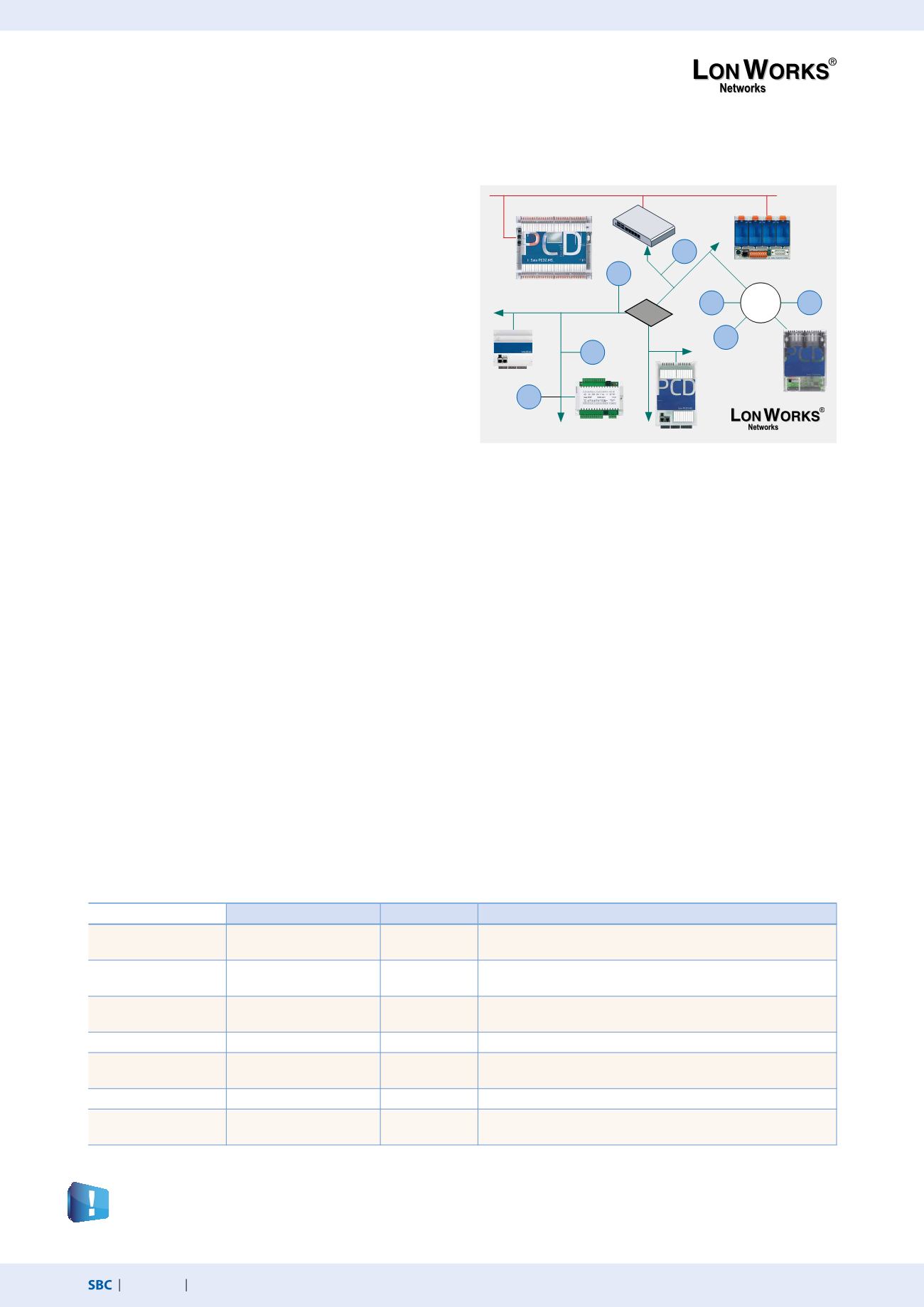

Typische Anwendung einer
L
on
W
orks
®-Infrastruktur
Heizungs-, Klima- und Lüftungssteuerung
Beleuchtungssteuerung
Sonnenschutzsteuerung
Sicherheit
Energiebewirtschaftung usw.
PCD1.M2
mit L
on
FTT10
Knoten
Knoten
Knoten
Knoten
Knoten
Knoten
Knoten
