Automationsstationen – RIO
1.6.1

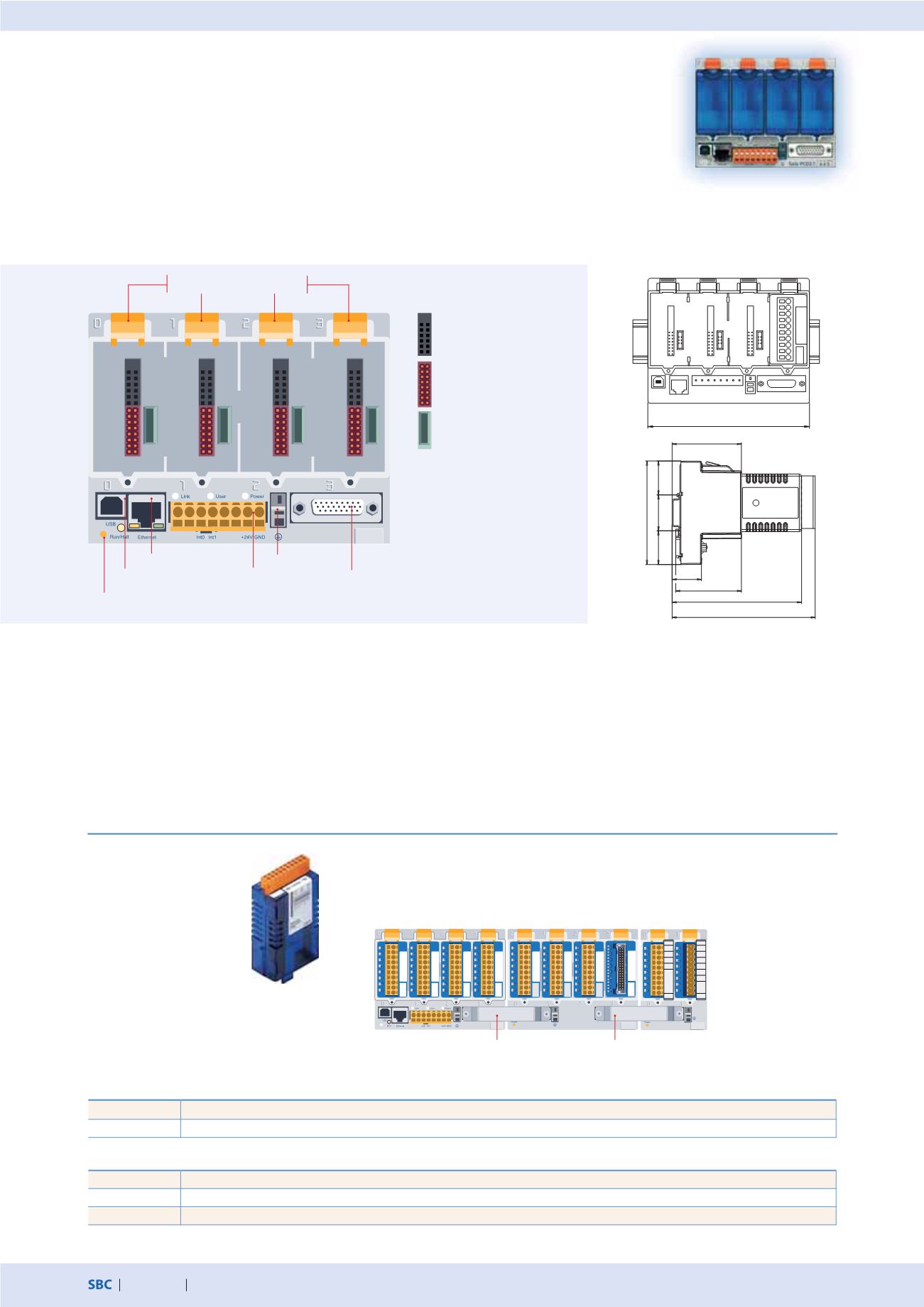

Saia PCD3.T66x-Remote-E/A-Stationen
Die Smart RIOs sind mehr als nur ein weiteres Ethernet-Remote-E/A-System. Sie sind program-
mierbar wie eine SPS und damit die ideale Lösung für verteilte Automation (Distributed Automa-
tion) nach der Lean-Philosophie. Die Smart RIOs können mit PCD3-E/A-Modulen bestückt und
mit PCD3-E/A-Modulträger bis zu 256 E/As pro RIO-Station erweitert werden.
Abmessungen
Bestellangaben
Geräteaufbau Saia PCD3.T66x:
Smart RIO Kopfstation mit 4 Steckplätzen für E/A-Module
Systemeigenschaften
`
Als einfache dezentrale E/A-Station oder intel-
ligente programmierbare E/A-Station nutzbar
`
Mit PG5 programmierbar. Wichtige oder
zeitkritische Aufgaben können direkt im RIO
bearbeitet werden
`
Anwenderprogramme der RIOs werden
zentral im Smart RIO Manager (PCD) verwaltet
und automatisch an die RIOs verteilt
Smart RIO
PCD3.T665
Smart RIO, Ether-S-IO-Datenaustausch, programmierbar, 32 kByte Programmspeicher
PCD3.T666
Smart RIO, Ether-S-IO-Datenaustausch, programmierbar, 128 kByte Programmspeicher, serielle Schnittstellen
E/A-Modulträger
PCD3.C100
Erweiterungsmodulträger mit 4 E/A-Steckplätzen
PCD3.C110
Erweiterungsmodulträger mit 2 E/A-Steckplätzen
PCD3.C200
Erweiterungsmodulträger mit 4 E/A-Steckplätzen und Anschlussklemmen für 24 VDC Einspeisung
`
Datenaustausch mit effizientem Ether-
S-IO-Protokoll. Einfache Konfiguration
mit dem RIO-Netzwerkkonfigurator
`
Querkommunikation mit anderen PCD-
Systemen mit Ether-S-Bus (FBoxen)
`
Intelligente Kommunikationsmodule
(M-Bus, DALI) werden mit PCD3.T666
unterstützt
`
Weitere Kommunikationsprotokolle
(z. B. Modbus) über Ethernet TCP/IP
und mit dem PCD3.T666 auch über
die onboard RS-485-Schnittstelle
`
Integrierter Automation Server
Erweiterungsanschluss für
E/A-Modulträger
24 VDC Speisung
RS-485-Schnittstelle
Erdungsanschluss
USB-
Anschluss
Ethernet
4 Steckplätze für E/A-Module und
Kommunikationsmodule
RUN/STOP
LED-Anzeige
E/A-Bus für
einfache Module
Schneller serieller Bus (SPI)
für den Betrieb von bis zu
4 intelligenten Modulen
(nur bei PCD3.T666)
Masseverbindung für
E/A-Module
Es können die Standard-
E/A-Module der PCD3-Reihe
verwendet werden. Mehr
Informationen und Bestell-
typen siehe Kapitel «Ein-/
Ausgangsmodule PCD3»
E/A-Module
E/A-Erweiterungen bis zu 256 E/A pro RIO-Station
Erweiterungsstecker PCD3.K010
PCD3.T66x
CPU inkl.
4 E/A-Steckplätze
PCD3.C100
E/A-Modulträger
4 Steckplätze
PCD3.C110
E/A-Modulträger
2 Steckplätze
