Communication et interaction
Protocoles série avec interfaces standard
Protocoles IP
Systèmes de communication dédiés
Les systèmes Saia PCD® offrent, à tous les niveaux de l’architecture d’automatisation, des protocoles de communication
appropriés permettant d’intégrer un PCD dans l’infrastructure de communication d’un bâtiment. Outre les tâches de
contrôle-commande et de régulation, les PCD sont souvent utilisés pour raccorder différents systèmes venant de différents
lots. Indépendamment du type d’interface, nous recommandons de n’utiliser, pour des installations hétérogènes, que des
systèmes de communication normés. D’expérience, des technologies standard permettent d’obtenir de meilleurs résultats

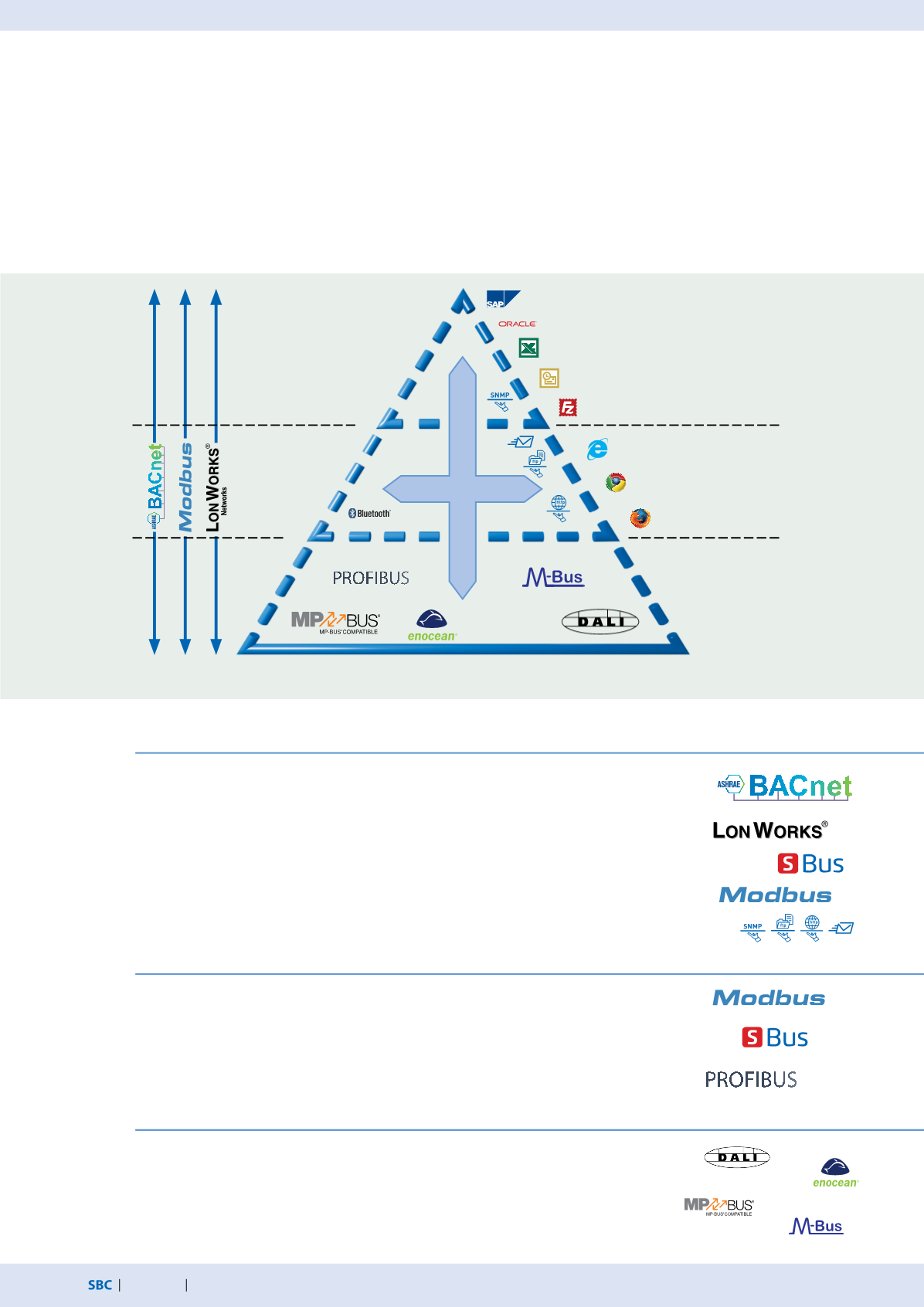

en matière de compatibilité et de durabilité que ne le font des solutions fermées d’un fabricant indépendant. La pyramide
suivante illustre les principales différences entre des systèmes de communication du niveau terrain jusqu’au niveau gestion.
Les protocoles IP sont essentiellement utilisés pour raccorder des commandes à des systèmes de
gestion. Par ailleurs, les protocoles IP sont également utilisés pour l’échange de données entre
des automates ainsi qu’avec des unités de commande locales. BACnet convient par exemple très
bien pour établir la communication entre des automates et entre ces mêmes automates et le
système de gestion. Des services Web et IT tels que DHCP, DNS, SNTP, Client et SMTP (Emails) ont
fait leur preuve en matière d’intégration d’automates dans l’infrastructure informatique. D’autre
part, des visualisations sur le Web avec des serveurs Web appropriés et une interface CGI-Bin dans
l’automate offrent une base durable pour l’exploitation et la maintenance tout au long du cycle de
vie d’une installation.
Les composants sur le terrain utilisent essentiellement des protocoles série qui sont équipés
d’interfaces standardisées (RS-232, RS-485 ou RS-422, p. ex.). Malgré un débit en bauds faible,
par rapport à Ethernet, ces interfaces présentent l’avantage d’un montage simple. Les câbles et
les composants d’infrastructure tels que les répéteurs sont eux aussi plus avantageux qu’une
infrastructure informatique complète. Par ailleurs, les systèmes de bus de terrain sont plus faciles à
entretenir.
Pour certains appareils de terrain, il est judicieux d’utiliser une interface matérielle dédiée. Les
systèmes de ce type sont optimisés pour une tâche donnée. DALI est par exemple adapté à la
commande de l’éclairage et M-Bus a été conçu pour raccorder des compteurs. Néanmoins, ces
systèmes ne devraient pas être utilisés pour la communication entre des stations d’automatisa-
tion.
De nombreux protocoles peuvent être utilisés simultanément à tous les niveaux
Niveau gestion
Niveau automatisa-
tion
Niveau
terrain
2.1
Propriétés de base des systèmes de communication Saia PCD®
