SAIA BURGESS CONTROLS

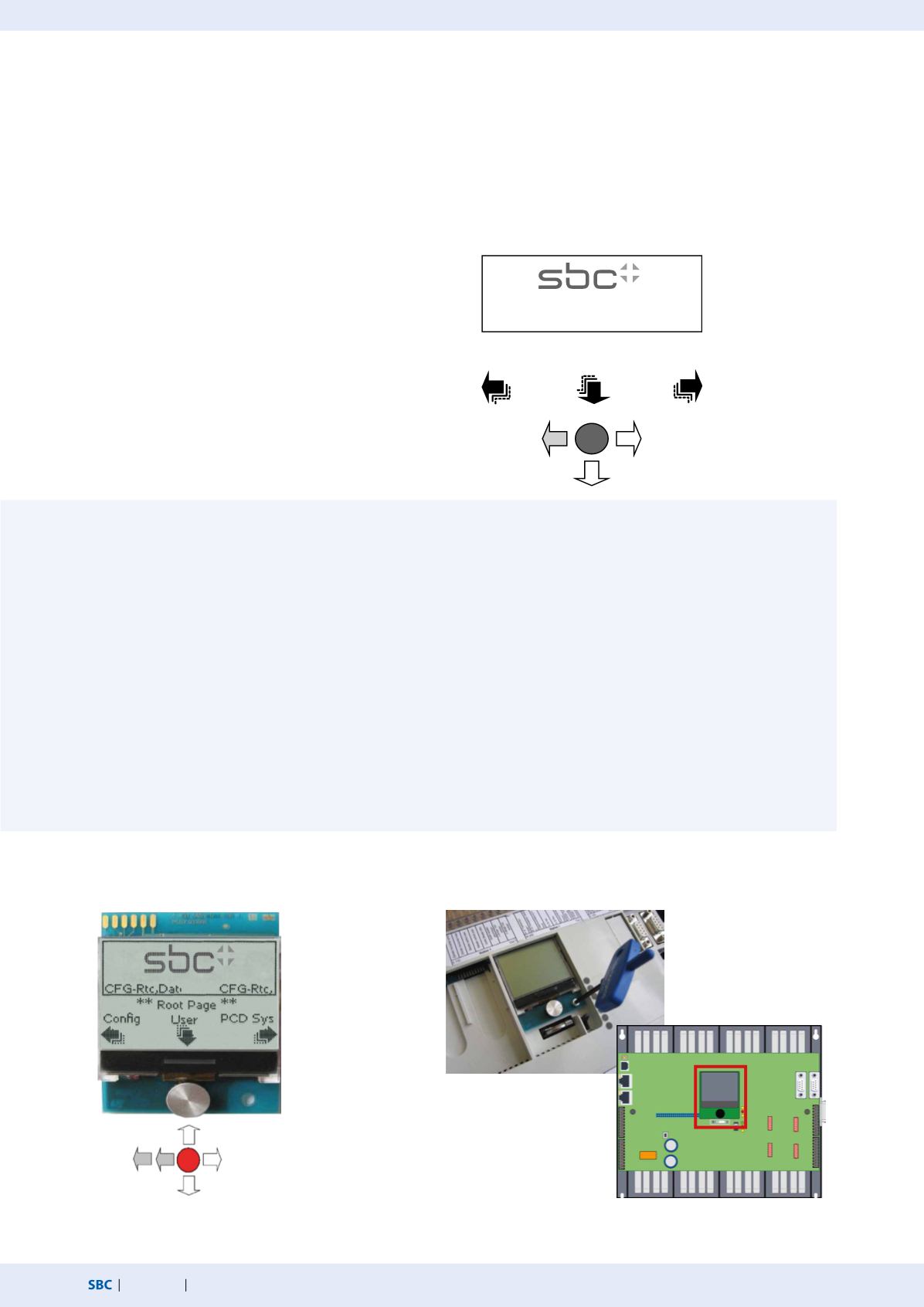

Automationsstationen – Saia PCD2
Das Konzept der «nahtlosen Bedienung», mit nur einem HMI-Projekt, von einem kleinen Bediengerät bis hin zu allen Geräten mit
Browser (Explorer, Mozilla usw.) wurde mit dem Saia PCD7.D3100E auf die Vor-Ort-Anzeige des Automationsgerätes erweitert. Es ist eine
Möglichkeit, die Vor-Ort-Bedienung eines Automationsgerätes auch überall im Netzwerk auf dem PC oder PDA zur Verfügung zu haben.
Das Web-Projekt wird mit dem Saia Web Editor für Micro-Browser- und Microsoft®-Explorer-Applikationen erstellt.
Systemeigenschaften
Grafisches Display direkt in PCD2.M5xxx integrierbar
4 Graustufen
Auflösung 128 × 88 Pixel
LED-Hintergrundbeleuchtung
Displaygrösse 35.8 × 24.8 mm
Abmessungen 47 × 67 mm
Joystick für Navigation
Funktionalität: Sub-Set eines Micro-Browsers
Saia PCD7.D3100E integriertes E-Display
Vordefinierte Konfigurationseinheiten
Nebst der Möglichkeit, benutzerdefinierte Projekte mit dem Saia Web Editor (Version für E-Display) zu erstellen,
stehen dem Anwender auch verschiedene vordefinierte Konfigurationsseiten für E-Display und PCD-System zur Verfügung.
Dadurch lässt sich eine erste Vor-Ort-Diagnose und -Bedienung leicht realisieren.
Editierbare und dargestellte Parameter
der PCD2.M5xxx
CPU-Typ und Serienummer
HW-Version
FW-Version
MAC-Adresse
Programm-Name
TCP/IP-Parameter
S-Bus-Adresse
PCD-Status, Zeit und Datum
Einstellbare Displayfunktionen
Benutzer-Startseite
Setup timeout
Hintergrundbeleuchtung timeout
Kontrast
Inactivity timeout
Sleep timeout
Sleep refresh time
Bedienung
Montage
5-Wegebedienknopf
für die Konfiguration,
das Editieren von An-
wenderprojekten und
für die PCD-System-
einstellungen wie
CPU-Typ, Datum und
Zeit, TCP/IP-Adresse
usw.
Einstecken,
fixieren,
fertig!
