Schaltschrankkomponenten
5.3

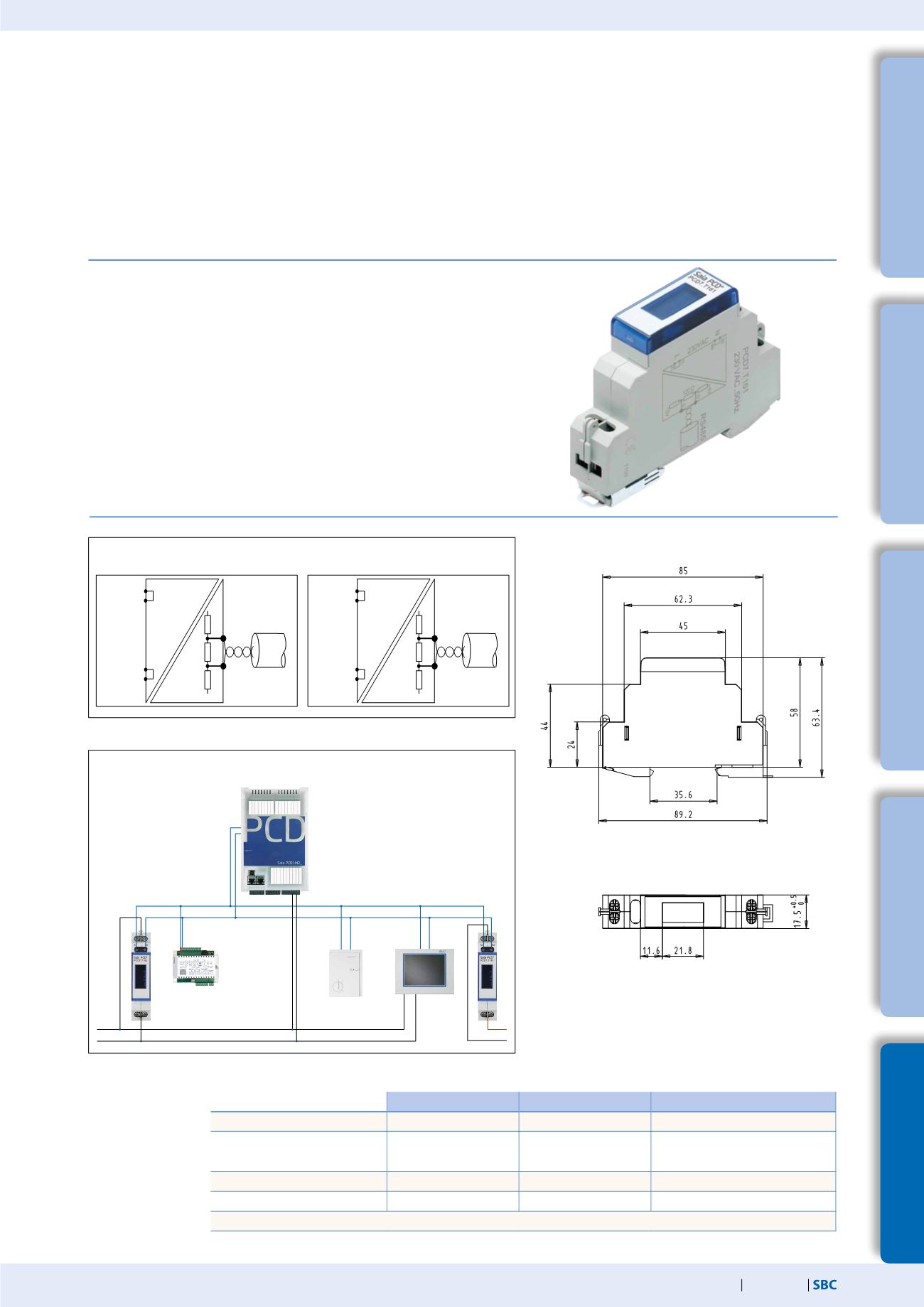

SBC RS-485-Bus-Terminationsbox PCD7.T16x
Die PCD7.T16x-Terminationsboxen werden für den Abschluss von RS-485-Netzwerken verwendet. Jedes RS-485-Netzwerk
segment muss an den Netzwerkenden abgeschlossen werden. Dank den PCD7.T16x-Terminationsboxen werden die RS-485-
Signale auf einen korrekten Signalpegel gelegt und der integrierte 120-Ohm-Widerstand verhindert Signalreflexionen auf dem
RS-485-Kabel. Wegen seiner robusten und kompakten Bauweise sowie der galvanisch getrennten Speisung mit wahlweise
230 VAC oder 24 VAC/DC eignen sich die PCD7.T16x-Terminationsboxen für den Einsatz in rauer Industrieumgebung und der
Infrastrukturautomation.
Eine LED signalisiert die Präsenz der Speisespannung der PCD7.T16x-Terminationsbox.
Systemeigenschaften
35 mm Hutschienenmontage
17.5 mm breites Gehäuse
230 VAC +15% /–20% für PDC7.T161
24 VAC / DC –15% /+15% für PDC7.T162
Stromverbrauch von 0.4 W
Galvanisch getrennte Spannungsversorgung
Fester Abschlusswiderstand von 120 Ω
LED-Betriebsanzeige
Abmessungen
Anschlussschema
PCD7.T161
PCD7.T162
Anschlussbeispiel
RS485
3N
4N
1L
2L
+5V
0V
1103
120 Ω
/D
D
L
N
PCD7.T161
230 VAC, 50Hz
230 VAC
RS485
3N
4N
1L
2L
+5V
0V
1103
120 Ω
/D
D
L/0VDC
N/24VDC
PCD7.T162
24 VAC/DC, 50Hz
24 VAC/DC
230VAC
PCD7.T161
PCD7.T162
Anmerkungen
Stromversorgung
230 VAC
24 VAC / DC
Gehäuse
17.5 × 85 × 64 mm
17.5 × 85 × 64 mm
PCD7.T161 und PCD7.T162
stimmen mit den Schaltschranknor-
men überein
Abschlusswiderstand
Fest 120 Ω
Fest 120 Ω
Anzeige
LED für 230 VAC
LED für 24 V
Plombierdeckel als Zubehör, siehe Kapitel 4.4.6 (ALD1)
