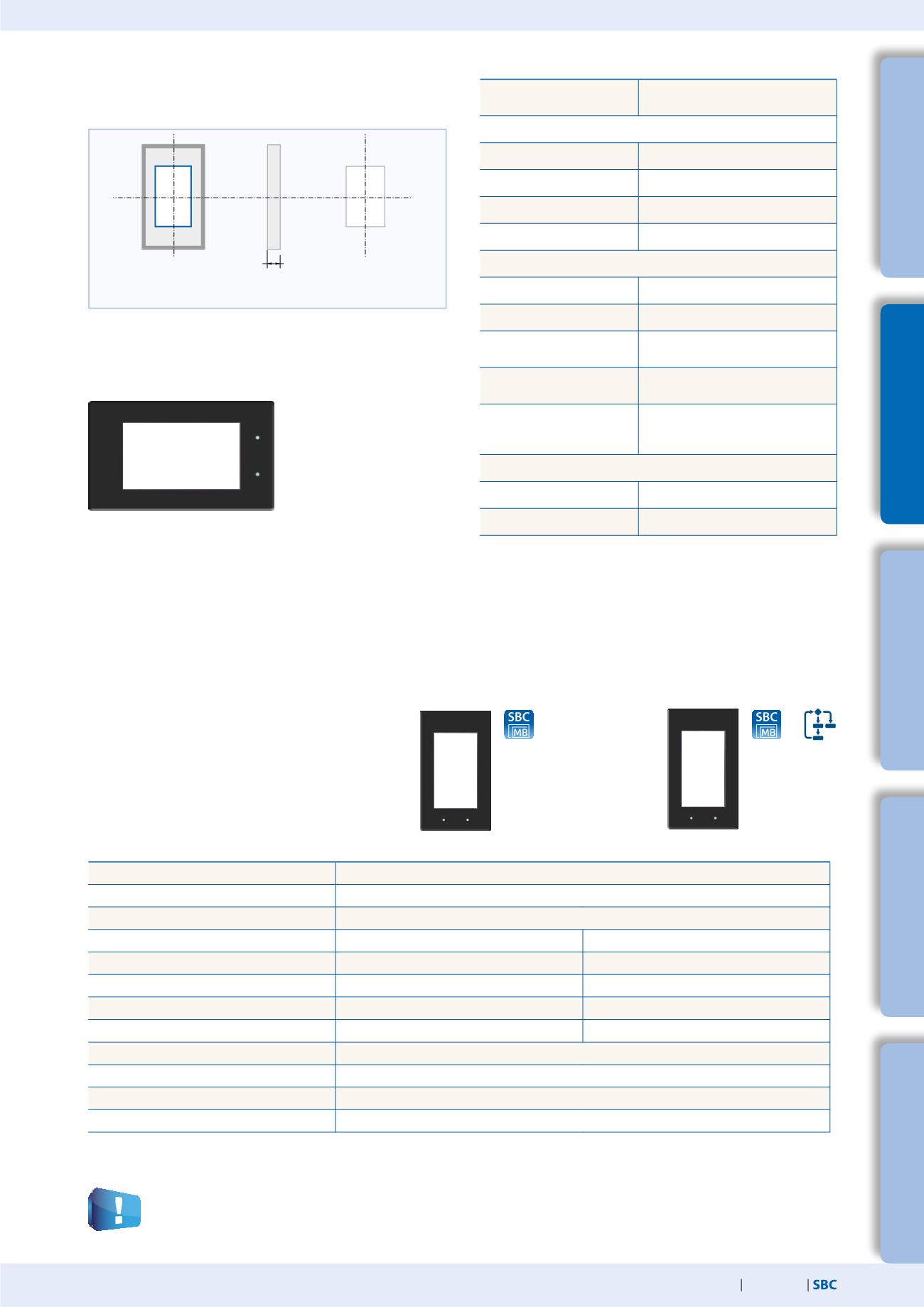

PCD7.D443WTPR
Bedienen und Beobachten
1
Automations-
stationen
3
Dedizierte
Raumregler
4
Verbrauchsdaten
erfassung
5
Schaltschrank-
komponenten
2
Bedienen und
Beobachten
Abmessungen (B × H × T)
und Ausschnitt (B × H) mm
Das Panel kann auch quer montiert werden.
Für die interne Sensorik ist darauf zu achten, dass die Belüf-
tungsschlitze nicht verschlossen werden.
Eine Raumplatzierung an einem Ort mit Luftstrom und ohne
Sonneneinstrahlung trägt zu einem besseren Ergebnis der
Sensormessungen bei.
Allgemeine technische Daten PCD7.D443WTPR
Betriebssystem
Saia PCD® COSinus
Mit Micro Browser Erweiterung
Display
Auflösung (Pixel)
WQVGA / 480 × 272 Pixels
Kontrasteinstellung
Ja
Hintergrundbeleuchtung
LED (Dimmbar in 20 Schritten)
Touch-Screen
PCAP Technologie
Interfaces
USB
1 × (1.1 / 2.0)
Serielle Schnittstelle
RS-485
Ethernet
Ethernet 10/100
full duplex, Autosensing/crossing
Temperaturbereich
Betrieb: 0…50 °C typisch
Lagerung: –25…70 °C
Luftfeuchtigkeit
Betrieb: 10…80%,
Lagerung: 10…98%,
nicht kondensierend
Sensorik
Schutzklasse
IP20
Gewicht
ca. 200 g
*
In Vorbereitung, siehe Kapitel C2 «Produktstatus»
Technische Daten
PCD7.D443WTPR*
PCD7.D443WT5R*
Displaygrösse (Inch)
4.3"
Spannungsversorgung
24 VDC ±20%
Stromaufnahme
ca. 4 Watt / 160 mA
Filesystem
4 MB
128 MB
Logic Controller (keine Remanenz)
Nein
Ja
Benutzerprogram, ROM/DB/Text
Nein
128 KB
RAM/DB/Text
Nein
128 KB
Media
Nein
16 384 Flags / 16 384 Register
Echtzeituhr
Ja (Super-Cap)
Betriebstemperatur/Luftfeuchtigkeit
0…50 °C / 80% nicht kondensierend
Abmessungen/Ausschnitt
90 × 150 mm / 60 × 120 mm
Farbe Gehäuse
RAL7035 (light grey) / Front schwarz glänzend
Achtung:
Bezüglich Wartungsfreundlichkeit wurde bei den Geräten auf eine interne Batterie verzichtet. Für das Speichern
von remanenten Medien im Logik Controller steht das interne File System mit den PG5 FBox Bibliotheken zur Verfügung.
Frontplatte
B × H, 90 × 152
Display
4.3”
Ausschnitt
B × H, 60 × 120
KLIMA
SPRACHE
LICHT SERVICE
21°C 23°C
Raumtemperatur
Lüftung
Ist
Soll
Spr cheinstellung
Deutsch English Français Español
MENÜ
KLIMA
LICHT
SERVICE
LANGUAGE
22:46
MENÜ
KLIMA SERVICE
08:07
Zimmerservice
Weckdienst
Aus
Nicht stören
Bitte reinigen
